원래 장소: | 중국 |
브랜드 이름: | ChangTong |
인증: | ISO9001:2008 |
모델 번호: | JGT190409-4 |
최소 주문 수량: | 1piece |
---|---|
가격: | USD1000-1500/Ton |
포장 세부 사항: | 용기는 합리적 패키징에 대한 고객 요구 사항에 따르면 금속 보강제 연결선을 위한 탑의 일반 상황을 옮깁니다. |
배달 시간: | 30-45days |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 20000 톤 / 년 |
상품 이름: | 각 강철 탑 | 재료: | Q345/Q235 |
---|---|---|---|
표면 처리: | 직류 전기를 통하는 뜨겁 복각 | 높이: | 15m-80m/Customized |
풍속: | 30m/s | 플랫폼의 양: | 2/3/Customized |
4 다리 각 철탑립의 안테나 유형: | GSM, 원격 무선 유니트, CDMA, MW 기타 등등. | 수명: | 30년 이상 |
애플리케이션: | 텔레비전 탑 | 인증: | ISO9001:2008 |
하이 라이트: | 15m 라디오와 텔레비전 탑,gsm 라디오와 텔레비전 탑,15m 4 다리달린 탑 |

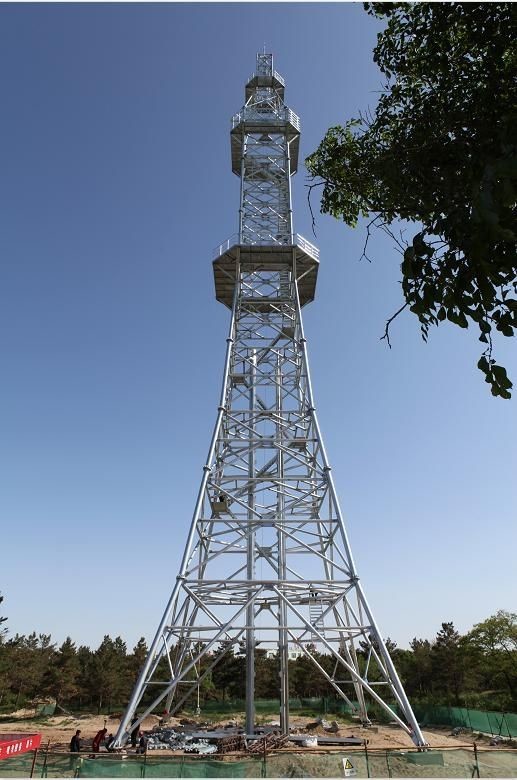

라디오와 텔레비전 탑은 개요를 위해 라디오와 텔레비전 탑으로 불리며, 그것이 주로 라디오와 텔레비전 안테나를 위치시키는데 사용됩니다. 대부분의 그들은 꼭대기 또는 도시의 주변과 도시 라디오와 방송국 건물에 구축됩니다.
그러므로, 타워의 구조는 또한 라디오와 텔레비전 안테나를 위한 기술적 요구 사항을 충족시킬 뿐만 아니라, 주변 환경으로 아름다운 형상과 조정을 필요로 합니다.
디자인 | ||
1. 설계 코드 | TIA/EIA-222-G/F | |
구조 철골 | ||
2. 등급 | 연강 | 고장력강 |
GB/T 700 :Q235B, Q235C,Q235D | GB/T1591 :Q345B, Q345C,Q3455D | |
ASTM A36 | ASTM A572 Gr50 | |
EN10025 : S235JR, S235J0,S235J2 | EN10025 : S355JR, S355J0,S355J2 | |
3. 설계 풍속 | 최고 250까지 킬로미터 / H | |
4. 허용 처짐 | 0.5 작전속력에 있는 ~1.0 급 | |
5. 장력 강도 (Mpa) | 360~510 | 470~630 |
6. 힘 (t≤16mm) (Mpa)를 만드세요 | 355 | 235 |
7. 신장 (%) | 20 | 24 |
8. 충격 강도 KV (J) | 27 (20' C)---Q235B(S235JR) | 27 (20' C)---Q345B(S355JR) |
27 (0' C)---Q235C(S235J0) | 27 (0' C)---Q345C(S355J0) | |
27 (-20' C)---Q235D(S235J2) | 27 (-20' C)---Q345D(S355J2) | |
볼트와 너트 | ||
9. 등급 | 등급 4.8, 6.8, 8.8 | |
10. 역학적 성질에 대하여 표준입니다 | ||
10.1 볼트 | ISO 898-1 | |
10.2 핵심 | ISO 898-2 | |
10.3 세탁기 | ISO 6507-1 | |
11. 차원에 대하여 표준입니다 | ||
11.1 볼트 | DIN7990, DIN931, DIN933 | |
11.2 핵심 | ISO4032, ISO4034 | |
11.3 세탁기 | DIN7989, DIN127B, ISO7091 | |
용접 | ||
12. 방법 | 이산화탄소가 보호하 라고 아크 용접 & 서브머지 아크 용접이 (봤습니다) | |
13. 표준 | AWS D1.1 | |
마킹 | ||
14. 멤버들의 마킹의 방법 | 액압 프레스 스탬핑 | |
아연도금 | ||
15. 스틸 섹션의 아연 도금 표준 | ISO 1461 또는 ASTM A123 | |
16. 볼트와 핵심의 아연 도금 표준 | ISO 1461 또는 ASTM A153 | |
테스트 | ||
17. 공장 시험 | 인장시험, 요소 분석, 사기꾼 시험 (임팩트 테스트), 냉간 굽힘, 황산동 시험, 해머 테스트 |
허베이 장 협회는 4G 이동 단관식 타워에게 4G 통신 각 철탑립 2019년을 공급합니다
통신 타워, 4 행 각 철골 구조물의 주요 구조적인 형태, 3 행 각 철골 구조물
[주요 기능] 그것은 주로 신호 전송을 위해 사용됩니다.
[주된 목적] 그것은 리엔통, 중국전신집단인 차이나 모바일, 중국 타워 회사와 차이나 레일웨이 통신 회사에서 사용됩니다.
[구조 형상] 그것은 주로 앵글 스틸 구조입니다.
[구조 콘텐츠] Q235B 철골 또는 Q345B 철골 또는 20 > 철골은 일반적으로 사용되며, 그것의 모두가 내식 처리를 위해 직류 전기로 자극된 용융 도금법이고 연결 볼트가 등급 6.8입니다. 피뢰침은 탑 꼭대기에 설정되고 경감 보호 접지 저항이 10 오옴보다 작거나 같습니다.
[기술적인 매개 변수] 풍속 저항 : 저항을 코팅하는 얼음인 30m / S : 8 밀리미터, 지진 세기 : 8 도, 작동 온도 : 35-55 C, 수직 상태 : 1 / 1000.
[높이 값] 10m-50m.
[제품 특징은] 철강을 둥글게 하거나 앵글 스틸이 작은 바람 부하 계수와 강풍 저항으로, 타워 소재로서 사용됩니다. 탑 기둥은 바깥 플랜지 또는 철 덮인 앵글 스틸로 연결되고 볼트가 팽팽하게 되고 따라서 손상하는 것은 쉬운게 아니고 유지 비용이 감소됩니다.
[서비스 수명] 30-50년
[보증 기간] 1-3년
